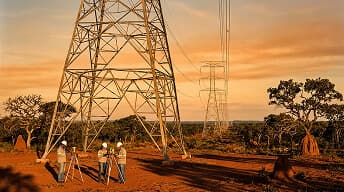

Topografia para Linhas de Transmissão: Etapas, Normas e Cases Reais

O Brasil precisa expandir sua rede de transmissão de energia para acompanhar o crescimento das renováveis. Com projeções de mais de 9.000 MW de nova capacidade instalada em 2026 e a expansão acelerada de parques solares e eólicos no Nordeste, Centro-Oeste e Sul, a demanda por novas linhas de transmissão nunca foi tão alta.

E todo projeto de linha de transmissão começa pelo mesmo ponto: a topografia. Sem um levantamento topográfico preciso, não é possível projetar o traçado, dimensionar as torres, definir a faixa de servidão, obter licenciamento ambiental ou executar a obra com segurança.

Neste artigo, você vai conhecer cada etapa do trabalho topográfico em projetos de LTs (Linhas de Transmissão), as normas que regem o processo e como a Geotopo Engenharia, que tem mais de 600 km de linhas de transmissão levantados para AES, Voltalia e Rio Energy, executa esse trabalho na prática.

O Papel da Topografia em Projetos de Linhas de Transmissão

Uma linha de transmissão é muito mais do que postes e cabos. É uma obra de engenharia que pode se estender por centenas de quilômetros, cruzando dezenas de propriedades rurais, áreas de proteção ambiental, rodovias, ferrovias e corpos d'água. O trabalho topográfico é o que conecta o projeto no papel à realidade do terreno.

O que a topografia define em uma LT

Traçado otimizado: o caminho de menor custo e menor impacto ambiental/fundiário entre dois pontos

Perfil do terreno: altimetria que determina altura das torres, vãos e flecha dos cabos

Faixa de servidão: delimitação georreferenciada da área com restrições de uso do solo

Cadastro fundiário: identificação de todos os imóveis afetados para processos de indenização e servidão

Travessias: levantamento detalhado de cruzamentos com rios, rodovias, ferrovias e outras LTs

Licenciamento: dados para o EIA/RIMA (Estudo de Impacto Ambiental e  Relatório de Impacto Ambiental) e obtenção de declaração de utilidade pública junto à ANEEL (Agência Nacional de Energia Elétrica).

As 6 Etapas do Levantamento Topográfico para LTs

Etapa 1: Levantamento do Corredor Exploratório

A primeira fase é o reconhecimento do corredor por onde a LT poderá passar. Geralmente feito com aerolevantamento por drone ou análise de imagens de satélite, esse levantamento cobre uma faixa ampla (500 m a 2 km de largura) para que os projetistas avaliem alternativas de traçado. Os produtos gerados incluem ortomosaico, modelo digital de terreno (MDT) e modelo digital de superfície (MDS).

Etapa 2: Levantamento Planialtimétrico do Traçado Definido

Com o traçado definido pela equipe de projeto, a topografia faz o levantamento detalhado do corredor final, tipicamente com largura de 50 a 200 metros, dependendo da classe de tensão. São coletados dados de relevo com GPS RTK (precisão centimétrica), incluindo todos os detalhes relevantes: cercas, edificações, estradas, vegetação, cursos d'água e infraestrutura existente.

Etapa 3: Perfil Longitudinal e Seções Transversais

O perfil longitudinal é a representação gráfica do relevo ao longo do eixo da LT. É esse documento que permite ao projetista posicionar cada torre, calcular o vão entre elas e verificar se a flecha dos cabos respeita as distâncias mínimas de segurança em relação ao solo e a obstáculos. As seções transversais complementam o perfil em pontos críticos (travessias, mudanças de relevo, proximidade de edificações).

Etapa 4: Delimitação da Faixa de Servidão

A faixa de servidão é a área ao longo do eixo da LT onde há restrições de uso do solo para garantir a segurança da operação e manutenção. Sua largura é definida conforme a NBR 5422 e depende da classe de tensão da linha:

Fonte: NBR 5422 e práticas de mercado.

A topografia delimita essa faixa com coordenadas georreferenciadas, permitindo o cruzamento com dados do SIGEF/INCRA (Sistema de Gestão Fundiária – Instituto Nacional de Colonização e Reforma Agrária), para identificação precisa dos proprietários afetados e cálculo das áreas de servidão para indenização.

Etapa 5: Cadastro Fundiário e Georreferenciamento

Cada propriedade atingida pela faixa de servidão precisa ser identificada, georreferenciada e vinculada a sua matrícula no Registro de Imóveis. Esse cadastro fundiário é essencial para os processos de negociação amigável, declaração de utilidade pública e, quando necessário, desapropriação ou servidão administrativa. A Resolução ANEEL 259/2003 detalha os documentos e plantas que devem acompanhar o requerimento de declaração de utilidade pública.

Etapa 6: As-Built

Após a construção, o levantamento as-built registra a posição exata de cada torre instalada, a flecha real dos cabos e eventuais ajustes de traçado feitos durante a obra. Esse documento é exigido pela ANEEL para a emissão da licença de operação da LT.

Normas e Legislação Aplicáveis

O trabalho topográfico em LTs está sujeito a um conjunto de normas técnicas e regulatórias que o profissional precisa dominar:

Case Geotopo: mais de 600 km de Linhas de Transmissão

A Geotopo Engenharia acumula experiência em projetos de linhas de transmissão para alguns dos maiores players do setor de energia no Brasil:

AES Brasil: levantamento planialtimétrico e cadastro fundiário para projetos de expansão de transmissão

Voltalia: topografia para linhas de transmissão de parques eólicos e solares no Nordeste

Rio Energy: levantamento topográfico e georreferenciamento para LTs de conexão de usinas renováveis

Pan American Energy: aerolevantamento e cadastro fundiário para projetos de infraestrutura de energia

Números que atestam a experiência

+600 km de linhas de transmissão levantados

+32.000 hectares de levantamento topográfico executados

+6.000 hectares de aerolevantamento com drone

+12 estados de atuação em todo o Brasil

+300 imóveis rurais georreferenciados e regularizados

Como Contratar Topografia para Seu Projeto de LT

Se você é gestor de projetos, engenheiro de planejamento ou diretor de uma empresa de energia, sabe que o fornecedor de topografia precisa atender a critérios rígidos:

Experiência em projetos de energia: LTs não são terrenos urbanos. O profissional precisa dominar faixa de servidão, cadastro fundiário, travessias e normas ANEEL.

Capacidade de mobilização: projetos de LTs exigem equipes em campo por semanas ou meses, frequentemente em áreas remotas.

Parque tecnológico: GPS RTK de dupla frequência, drones com câmera métrica, estações totais e softwares de processamento atualizados.

Credenciamento INCRA e CREA ativo: obrigatório para assinatura de memoriais descritivos georreferenciados.

Atuação multi-estado: LTs cruzam fronteiras estaduais. O fornecedor precisa ter logística para operar em diferentes regiões.

📋 Fale com Nosso Time de Energia

A Geotopo Engenharia tem equipe dedicada ao setor de energia, com experiência em mais de 600 km de LTs para AES, Voltalia e Rio Energy. Receba uma proposta técnica em até 48 horas.

FALE COM ESPECIALISTA

Perguntas Frequentes (FAQ)

Qual o prazo para levantar topograficamente uma LT de 100 km?

O prazo depende das condições de acesso, tipo de terreno e extensão da faixa. Em condições normais, uma equipe bem equipada cobre de 2 a 5 km por dia em levantamento detalhado. Para uma LT de 100 km, o prazo típico é de 2 a 4 meses, incluindo processamento e entrega de produtos.

A topografia é necessária para o licenciamento ambiental da LT?

Sim. O levantamento topográfico e o georreferenciamento do traçado são componentes obrigatórios do EIA/RIMA, que é exigido para a licença prévia (LP). Além disso, a Resolução ANEEL 259/2003 exige plantas e perfis topográficos para a declaração de utilidade pública.

O que acontece se o perfil do terreno tiver erros?

Erros no perfil podem levar a torres subdimensionadas, vãos excessivos, cabos muito próximos ao solo ou a obstáculos, ou fundações inadequadas. Esses problemas geram retrabalho durante a construção, atrasos no cronograma e custos adicionais significativos, que em projetos de LT, representam milhões de reais.

A Geotopo faz o levantamento completo, incluindo cadastro fundiário?

Sim. A Geotopo entrega o pacote completo: levantamento planialtimétrico, perfil longitudinal, seções transversais, delimitação de faixa de servidão, georreferenciamento, cadastro fundiário de todas as propriedades afetadas e as-built após a construção.

Conclusão

A topografia é a primeira e uma das mais críticas etapas de qualquer projeto de linha de transmissão. Um levantamento bem executado evita retrabalho, reduz custos de construção, agiliza o licenciamento e protege o investimento. Um levantamento mal feito compromete toda a cadeia.

Com mais de 600 km de LTs levantados e clientes como AES, Voltalia e Rio Energy, a Geotopo Engenharia tem a experiência técnica e a capacidade logística para atender projetos de qualquer porte.
