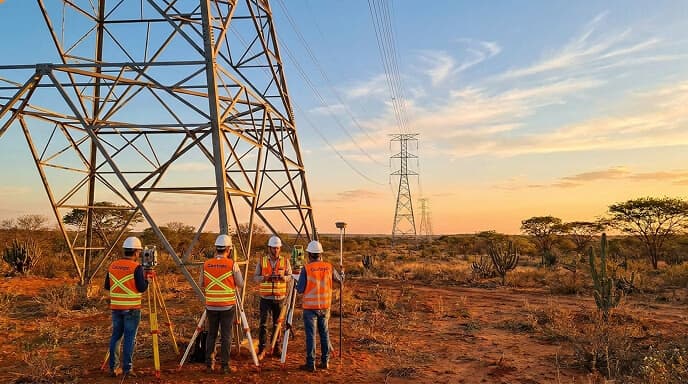

Caso de Sucesso: Mais de 600 km de linhas de transmissão levantadas pela Geotopo
Publicado em
Topografia para linhas de transmissão: por que a base topográfica decide o sucesso do projeto.
Projetos de linhas de transmissão dependem diretamente de um levantamento topográfico preciso, bem planejado e alinhado às exigências da ANEEL. Uma base topográfica falha pode gerar retrabalho, atrasos, aumento de custos e problemas fundiários difíceis de reverter.
A Geotopo Engenharia já executou mais de 600 km de levantamentos topográficos para linhas de transmissão de alta e extra-alta tensão, em múltiplos estados do Nordeste, Sudeste e Centro-Oeste, com foco em precisão, prazo e segurança jurídica para o cliente. Este artigo mostra, em detalhes, como funciona um levantamento topográfico de linha de transmissão e quais diferenciais fazem a diferença para empresas do setor elétrico.
O que é levantamento topográfico para linhas de transmissão?
Levantamento topográfico para linhas de transmissão é o mapeamento detalhado do traçado da LT, das faixas de servidão e das interferências em campo, com precisão suficiente para projetos de 230 kV a 500 kV. Ele serve de base para o projeto executivo, licenciamento, implantação das torres e cadastro fundiário.
Nos projetos realizados, a Geotopo Engenharia integra diferentes tipos de levantamento topográfico para garantir uma base completa:
Levantamento planialtimétrico do traçado: geração de perfis topográficos ao longo de todo o eixo da linha de transmissão, com precisão centimétrica, cobrindo faixas de até 70 metros de largura em cada lado do eixo.
Levantamento de travessias e interferências: mapeamento detalhado de travessias de rodovias, ferrovias, rios, áreas urbanas e outras linhas de transmissão, com análise de gabarito e distâncias de segurança.
Esse pacote de serviços garante que o projeto de LT se apoie em dados topográficos consistentes, reduzindo incertezas e erros em campo.
Cadastro fundiário e georreferenciamento em SIRGAS 2000.
Em linhas de transmissão, o levantamento topográfico não se limita ao terreno: ele precisa estar conectado ao cadastro fundiário e ao georreferenciamento das faixas de servidão.
Nos projetos de mais de 600 km, a Geotopo Engenharia estrutura o cadastro fundiário completo, incluindo:
Identificação de todas as propriedades rurais e urbanas atravessadas pela faixa de servidão.
Levantamento de matrículas, confrontantes e situação documental de cada imóvel.
Integração entre dados de campo e pesquisa cartorial em regiões com registros desatualizados.
Paralelamente, é feito o georreferenciamento da faixa de servidão em SIRGAS 2000, gerando:
Base cartográfica precisa para processos de declaração de utilidade pública junto à ANEEL.
Apoio técnico aos processos de indenização, reduzindo litígios e atrasos por contestação de limites.
Essa combinação de levantamento topográfico, cadastro fundiário e georreferenciamento transforma a topografia em um instrumento de segurança jurídica para o empreendimento.
Linhas de transmissão de 230 kV a 500 kV: escopo dos projetos
Os mais de 600 km levantados pela Geotopo abrangem linhas de transmissão de alta e extra-alta tensão, em diferentes contextos regionais. Entre as principais características dos projetos:
Tensão entre 230 kV e 500 kV.
Faixas de servidão entre 40 e 70 metros de largura.
Traçados atravessando dezenas de municípios e centenas de propriedades.
Em cada projeto, a Geotopo Engenharia ajusta o método de levantamento topográfico à realidade de campo, mantendo padrão técnico homogêneo do início ao fim do traçado.
Métodos de levantamento: GNSS, estação total e drone.
A diversidade de terreno em projetos de transmissão exige o uso combinado de diferentes métodos de topografia. A Geotopo utiliza:
GNSS RTK em áreas abertas: ideal para trechos com boa visibilidade de céu, garantindo precisão centimétrica em pontos de eixo e marcos.
Estação total em áreas com obstrução de sinal: aplicada em regiões com vegetação densa, relevo acidentado ou ambientes urbanos, onde o GNSS é limitado.
Aerolevantamento com drones: utilizado em trechos de difícil acesso, áreas extensas ou com necessidade de maior densidade de pontos e ortofotos de alta resolução.
Essa combinação permite que o levantamento topográfico mantenha alto nível de precisão, mesmo em contextos de caatinga, cerrado, áreas agrícolas, morros, planícies aluviais, travessias de rios e zonas urbanas.
Desafios específicos de linhas de transmissão no Brasil
O setor de transmissão brasileiro soma centenas de milhares de quilômetros de linhas de alta tensão, distribuídas por diferentes biomas e regiões administrativas. Nesse contexto, alguns desafios são recorrentes:
Extensão territorial elevada: linhas com mais de 200 km atravessam múltiplas jurisdições municipais e estaduais, exigindo planejamento logístico detalhado e coordenação de equipes móveis.
Prazos rígidos de leilões ANEEL: projetos de transmissão licitados têm prazos de entrada em operação bem definidos, com multas por atraso. O levantamento topográfico, sendo etapa inicial, precisa ser previsível para não comprometer o cronograma de projeto, fabricação de torres e montagem.
Complexidade fundiária em áreas rurais: em muitos trechos, há matrículas desatualizadas, propriedades sem registro formal e confrontantes de difícil localização. A integração entre topografia e cadastro fundiário é determinante para mitigar esses riscos.
Resultados alcançados: precisão, prazo e segurança fundiária
Nos mais de 600 km de linhas de transmissão levantados, a Geotopo Engenharia entrega:
Projetos dentro do prazo contratual, sem atrasos que impactem a cadeia de construção.
Precisão compatível com as normas NBR 13.133 e NBR 5422, exigidas em contratos de concessão e projetos executivos.
Base técnica confiável para indenização de proprietários, reduzindo a probabilidade de litígios fundiários.
Documentação completa, incluindo levantamento planialtimétrico, cadastro fundiário, georreferenciamento, plantas do traçado, perfis longitudinais e relatórios fotográficos.
Esses resultados reforçam a importância de tratar a topografia de linhas de transmissão como um investimento em redução de risco, e não apenas como um custo de projeto.
O que grandes clientes do setor elétrico buscam em fornecedores de topografia
Empresas do setor elétrico raramente escolhem fornecedores de topografia apenas pelo menor preço. Em geral, os critérios decisivos estão ligados à confiabilidade e capacidade de execução:
Capacidade de mobilização rápida em diferentes estados.
Equipamentos próprios, calibrados e atualizados (GNSS, estações totais, drones).
Experiência comprovada em projetos de porte similar, com referências verificáveis.
Gestão de projeto com relatórios de progresso, rastreabilidade de dados e comunicação proativa.
Equipe de engenheiros e técnicos habilitados, com registro no CREA e ART emitida para cada contrato.
A Geotopo Engenharia atende a esses requisitos e atua como fornecedora recorrente para empresas líderes em geração, transmissão e construção de infraestrutura elétrica.
Topografia de precisão como diferencial competitivo
Em um cenário de alta exigência regulatória, margens de atraso reduzidas e crescente complexidade fundiária, a topografia de precisão tornou-se um diferencial competitivo. Uma base topográfica bem executada:
Reduz retrabalho em campo.
Aumenta a previsibilidade do cronograma.
Dá suporte técnico a decisões de engenharia e fundiárias.
Contribui para a redução de passivos jurídicos ao longo da vida útil do empreendimento.
Por isso, o levantamento topográfico para linhas de transmissão precisa ser encarado como um pilar estratégico do projeto, e não apenas como mais um serviço contratado.
